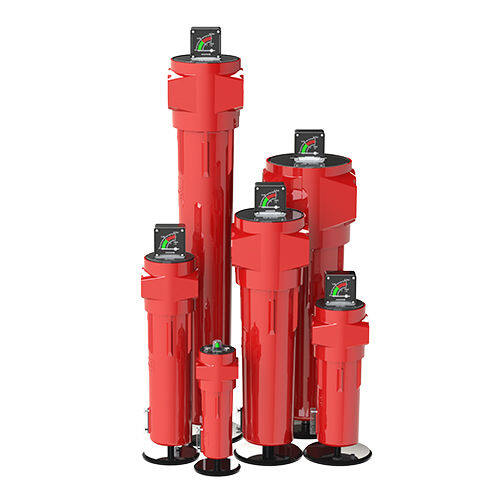

RSG アルミダイキャスト圧縮空気フィルター

RSG シリーズのフィルター エレメントは特殊な漏れ防止技術を採用しており、フィルター効果を保証します。

RSG シリーズのフィルターシェルは表面に陽極酸化処理を採用しています。

RSG シリーズのフィルターエレメントは、ミストが急速に小さくなる米国 HV ブランドの純正ボロンケイ酸ガラス繊維を採用し、圧力損失を低減します。

フランジシェルはユーザーフレンドリーな設計を採用しており、フィルターエレメントの交換に便利です。

モデル	容量		空気	寸法（mm）					重さ
	m³/分	CFMの	繋がり	A	B	C	D	E	（kg）
RSG-**-0017G/V2	1	35	Rc1/2"	89	40	158	/	95	1.1
RSG-**-0030G/V2	1.8	64	Rc1/2"	89	40	192	/	130	1.5
RSG-**-0058G/V2	3.6	127	Rc3/4"	120	55	252	/	172	2.5
RSG-**-0080G/V2	4.8	169	RC1"	120	55	352	/	272	3.2
RSG-**-0145G/V2	8.7	307	Rc1-1/2"	120	55	352	/	272	3.2
RSG-**-0220G/V2	13.2	466	RC2"	162	64	468	180	320	6.6
RSG-**-0330G/V2	20	706	RC2"	162	64	742	180	625	10.9
RSG-**-0430G/V2	25.8	911	RC3"	200	78	500	180	650	12.9
RSG-**-0620G/V2	40	1412	RC3"	200	78	757	180	650	17.5
RSG-**-0830F/V2	50	1766	DN100	493	263	1119	220	650	115
RSG-**-1000F/V2	60	2119	DN100	493	263	1119	220	650	115
RSG-**-1200F/V2	70	2472	DN125	617	290	1179	220	650	145
RSG-**-1300F/V2	80	2825	DN125	617	290	1179	220	650	150
RSG-**-1950F/V2	120	4237	DN150の	617	299	1206	220	650	195
RSG-**-2500F/V2	150	5297	DN200	666	343	1354	220	650	240
RSG-**-3250F/V2	200	7062	DN200	740	368	1459	220	650	380
RSG-**-4650F/V2	280	9887	DN250	800	420	1583	220	650	450
RSG-**-5200F/V2	312	11017	DN250	800	420	1583	220	650	455
RSG-**-7800F/V2	468	16525	DN300の	906	476	1646	220	650	850

最大作動圧力: 0017G ～ 0620G の場合 1.6Mpag、0830F ～ 7800F の場合 1.57Mpag
** - フィルターグレード AO、AA、AX、AR、AAR、ACS

オイルミスト除去フィルター：グレードAO、AA、AX
粒子除去フィルター：グレードARおよびAAR
油蒸気除去フィルター：グレードACS

実容量（m³/分）=公称容量 × KA
